H71,H74,H76对夹式止回阀区别

日期:2020-03-24 10:20:30     浏览次数:

几种对夹式止回阀的认识
止回阀也叫逆止阀,逆流阀等名称,是一种单向阀,这类阀门是靠管路介质自身流动压力而开启和关闭的,属于一种自动阀门。
对夹式止回阀常规种类有:H71止回阀,H74止回阀,H76止回阀等。

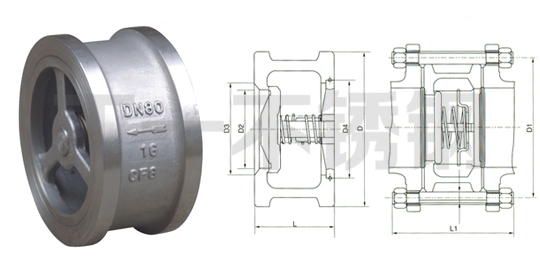

H71对夹式止回阀:


     也叫升降式止回阀,其中代码1表示直通流道升降式阀瓣,阀瓣沿着中心定位作升降运动,由于阀瓣的关闭行程短,并有弹簧加载,关闭速度快,可显著减少水锤现象。
     在安装方式上,H71升降式止回阀能够能够垂直,也能水平安装,优先垂直安装最好。安装时要注意阀体箭头方向。
     可选择的材质有201,WCB,304,球铁等。

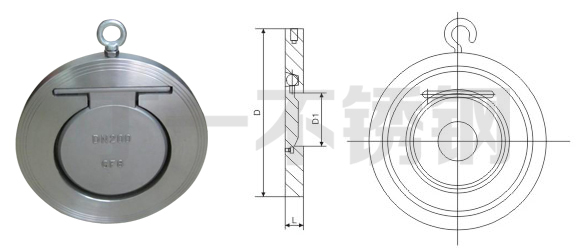

H74对夹式止回阀:


     也叫单瓣旋启式止回阀,圆片式止回阀,是一种薄型设计,重量轻,安装方便,通常安装用在水平管路上。
     阀瓣开启式,介质全流通。
     可选择的材质有WCB,304,316等。密封形式有硬密封,软密封等。

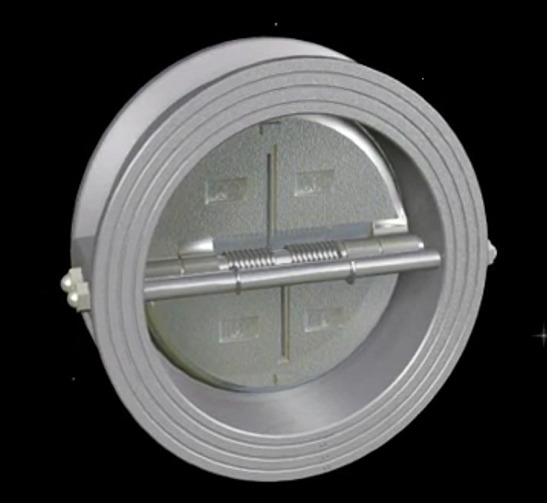

H76对夹式止回阀


     也叫蝶式止回阀,双瓣式止回阀,采用两个弹簧负载阀瓣(半阀瓣),悬挂在中心垂直的铰链销钉上,当流速减缓,扭转弹簧自动反作用,使得阀瓣关闭,向阀体阀座靠近,减少了关闭的行程距离和时间。当流体倒流时,阀瓣逐渐靠近阀体阀座,阀门的动态反应随之大大加速。这就戏剧性地减小了水锤现象的影响,从而实现无撞击性能。


止回阀附加号:HH微阻缓闭止回阀、BH保温止回阀、HQ滚球式止回阀;
⑴止回阀类型:H代表止回阀;
⑵止回阀连接:4法兰、6焊接、7对夹;
⑶止回阀形式:1升降式、2立式、4旋启式、6双瓣式、8蝶形;
⑷止回阀密封:B巴氏合金、F氟塑料、H不锈钢、M蒙乃尔合金、X橡胶、Y硬质合金、W直接加工;
⑸止回阀压力:16压力十六公斤,PN1.6-25mpa,磅级150LB-2500LB、日级5K-63K;
⑹止回阀材质:Q球墨铸铁、C碳钢、P-304、R-316、A钛合金、I铬钼钢;
止回阀常见型号:
对夹升降式止回阀:H71X、H71H;
对夹蝶形双瓣止回阀:H76X、H76H;
对夹圆片式止回阀:H74H、H74I、H74M;
静音止回阀:H42H、H42W;
微阻缓闭式止回阀:HH44H、HH46H、HH49H;
橡胶阀瓣式止回阀:HC44X;
消声止回阀:HC41H、HC41X、HC41T;
升降式止回阀:H41H、H41W;
旋启式止回阀:H44H、H44W;
滑道滚球式止回阀:HQ41X;
焊接止回阀:H61Y、H62Y、H64Y。

查看法兰式(H41,H42,H44)止回阀分类及介绍请点击:http://mingdingfamen.com/content/?229.html
